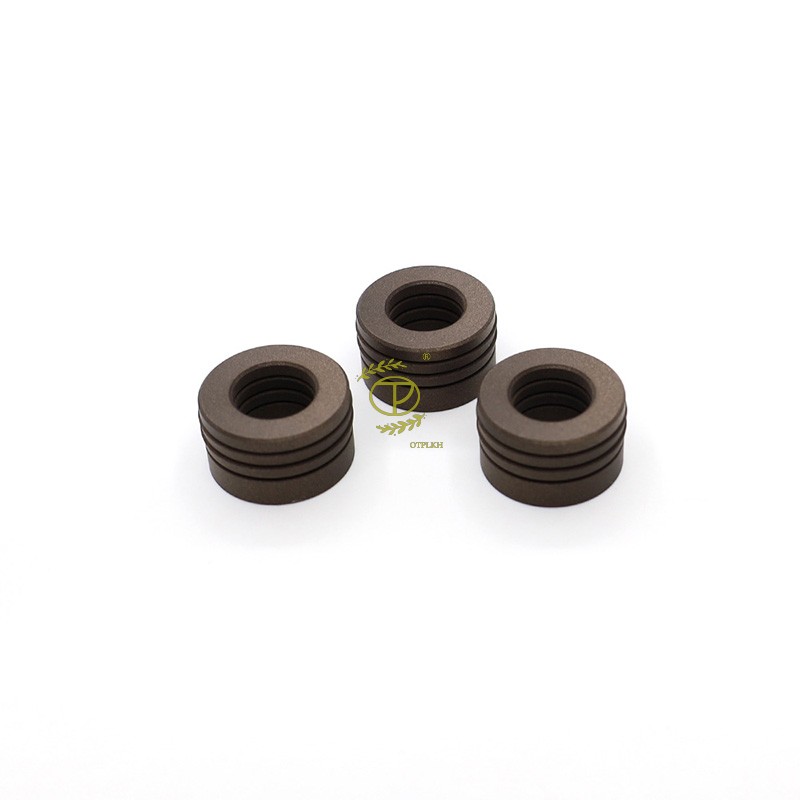

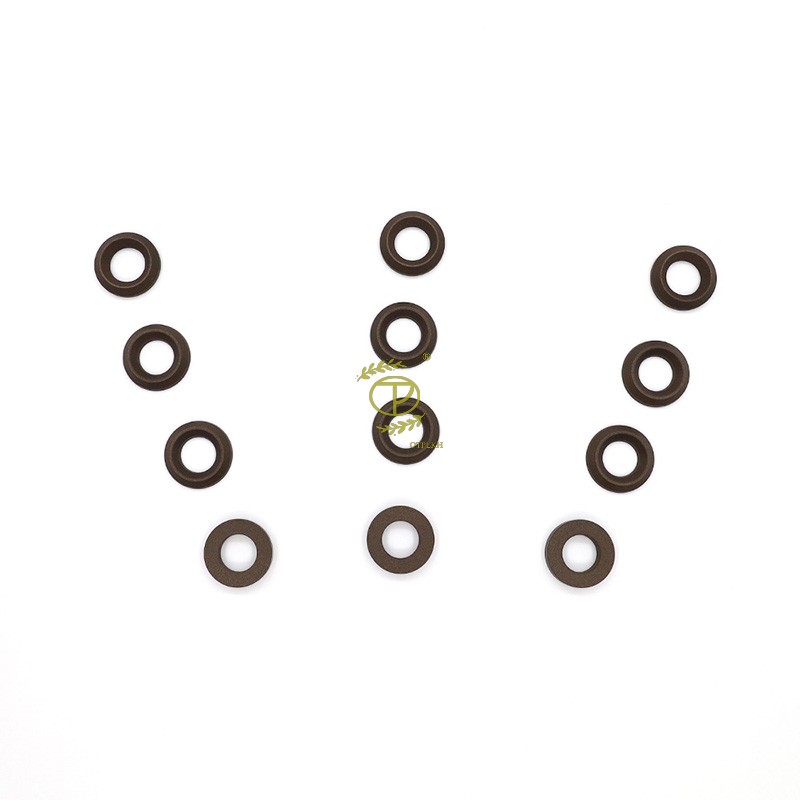

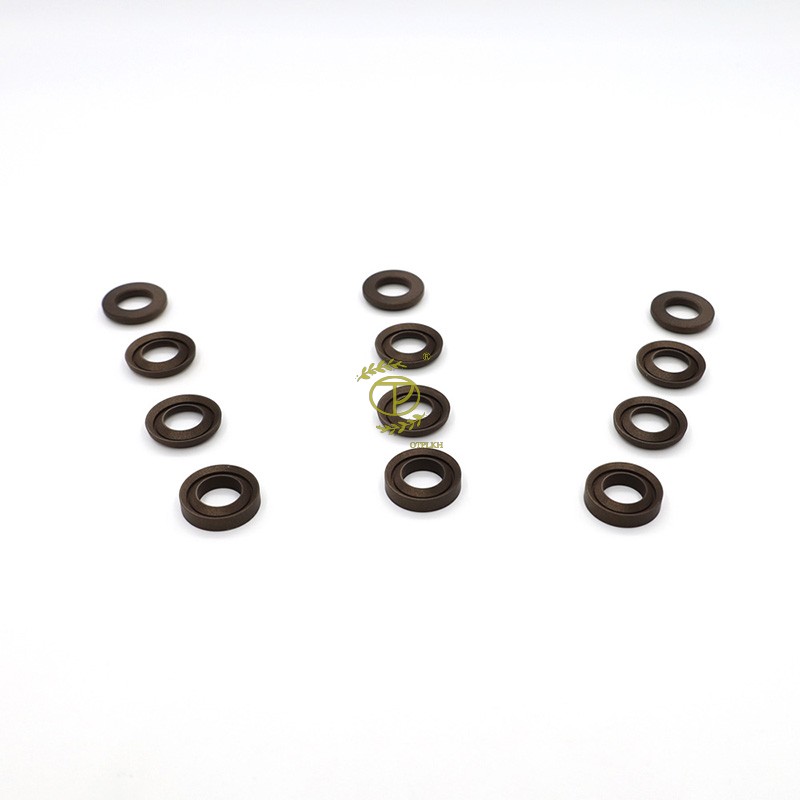

V型密封圈VXQ

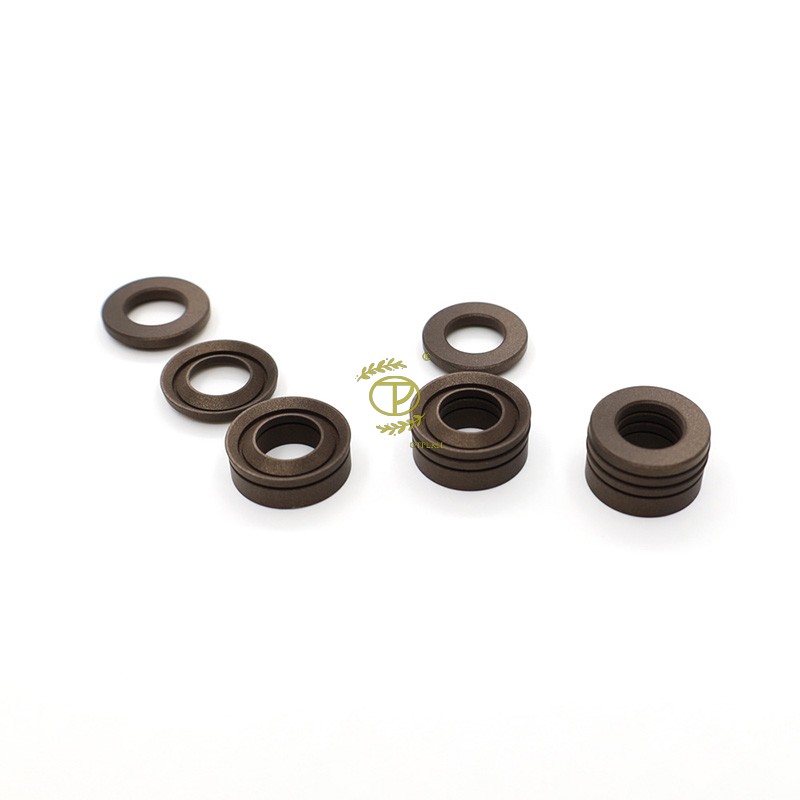

V形密封圈結構

壓環的作用是給V形密封圈造成一個初始?jí)嚎s量，使其與被密封面充分接觸，并可對V形密封圈的壓縮量進行調節。V形密封圈裝置由支撐環、密封圈、壓環三個部件組成。V形密封圈的標準夾角為90°，特殊場合也用到60°。支承環是支承V形密封圈的重要部件，其斷面厚而結實、尺寸精確、凹形角和V形密封圈相同（90°）或稍大，使密封圈安放穩定。

密封原理：

在自由狀態下，V形密封圈的唇部外徑大于填料腔的內徑，唇的內徑小于活塞桿的外徑。這樣，裝配后便有一定的變形。由于支撐環的作用，這種變形只發生在唇的尖端，并在其接觸部位產生壓力，即使不施加壓緊力，唇口也能封住一定的內壓。因?yàn)榇接小白苑狻弊饔茫?dāng)介質工作壓力升高時，唇尖改變接觸形狀和加大接觸應力，唇部與被密封面貼合得更緊密，實現密封作用，介質壓力升高接觸應力相應升高。

密封特性：

V形密封圈的材料以丁腈橡膠和氯丁橡膠最常用，天然橡膠用于對水和空氣的密封，丁基橡膠用于不燃性液壓油和磷酸酯系液壓油。氯橡膠用于各種化學品和高溫。當要求耐磨時，用聚氨酯橡膠。夾織物橡膠也是V形密封圈常用材料，其特點是增加密封圈的剛度和強度，防止發生膠料擠出，間隙咬傷現象，使之適用于高壓。同時，在磨損過程中，橡膠先于織物產生磨損，當接觸壓力大的部位擴展，這樣整個密封面的磨損趨于均勻，而摩擦卻沒有明顯變化。但是，夾織物橡膠密封圈的唇容易把滑動面上的油膜刮去，故潤滑性比較差。 壓環和支承環一般有較硬的膠布?jí)褐贫桑С协h(huán)有時也用硬塑料壓制。
