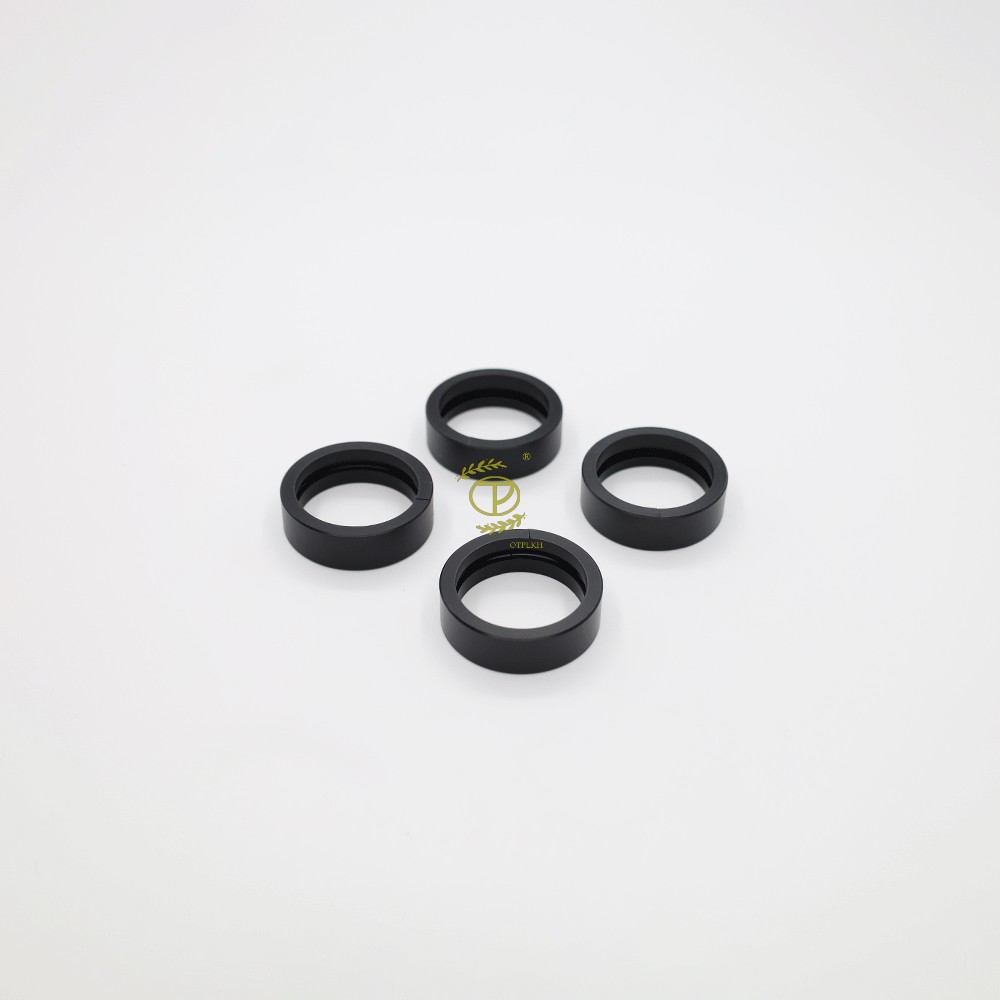

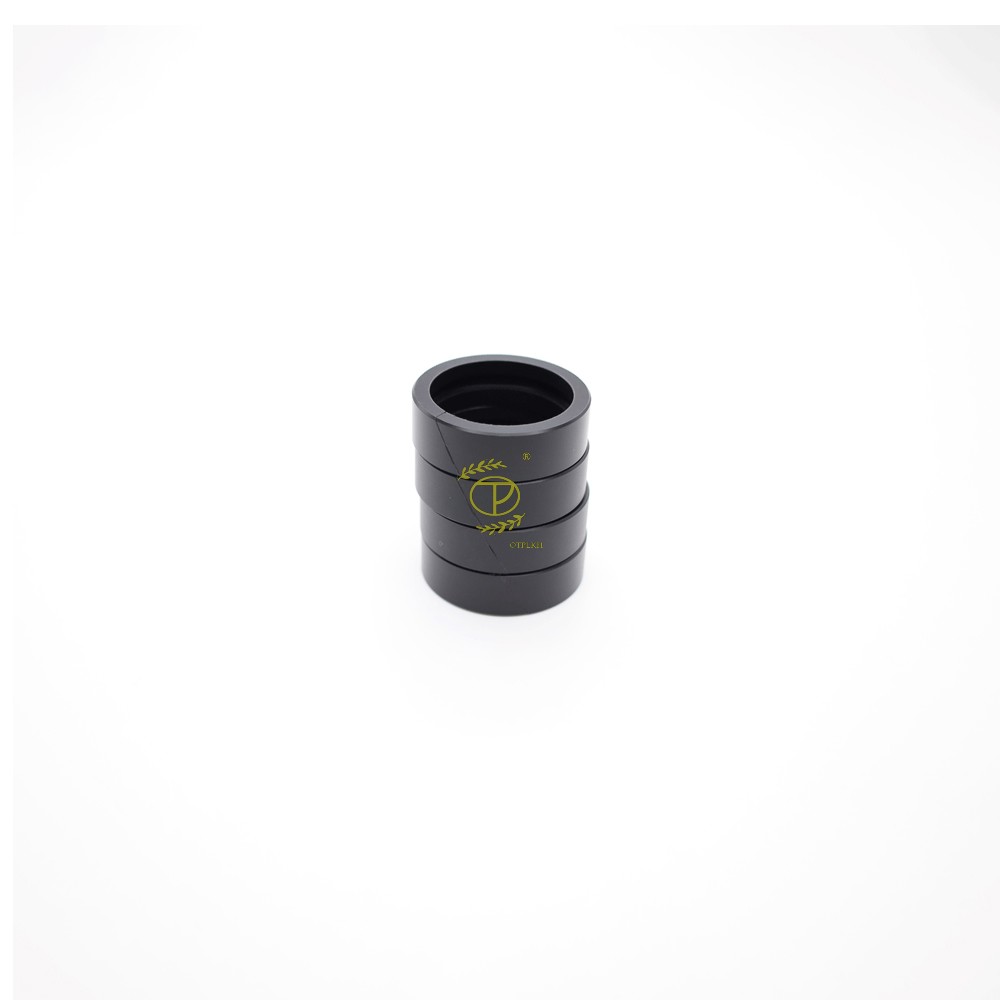

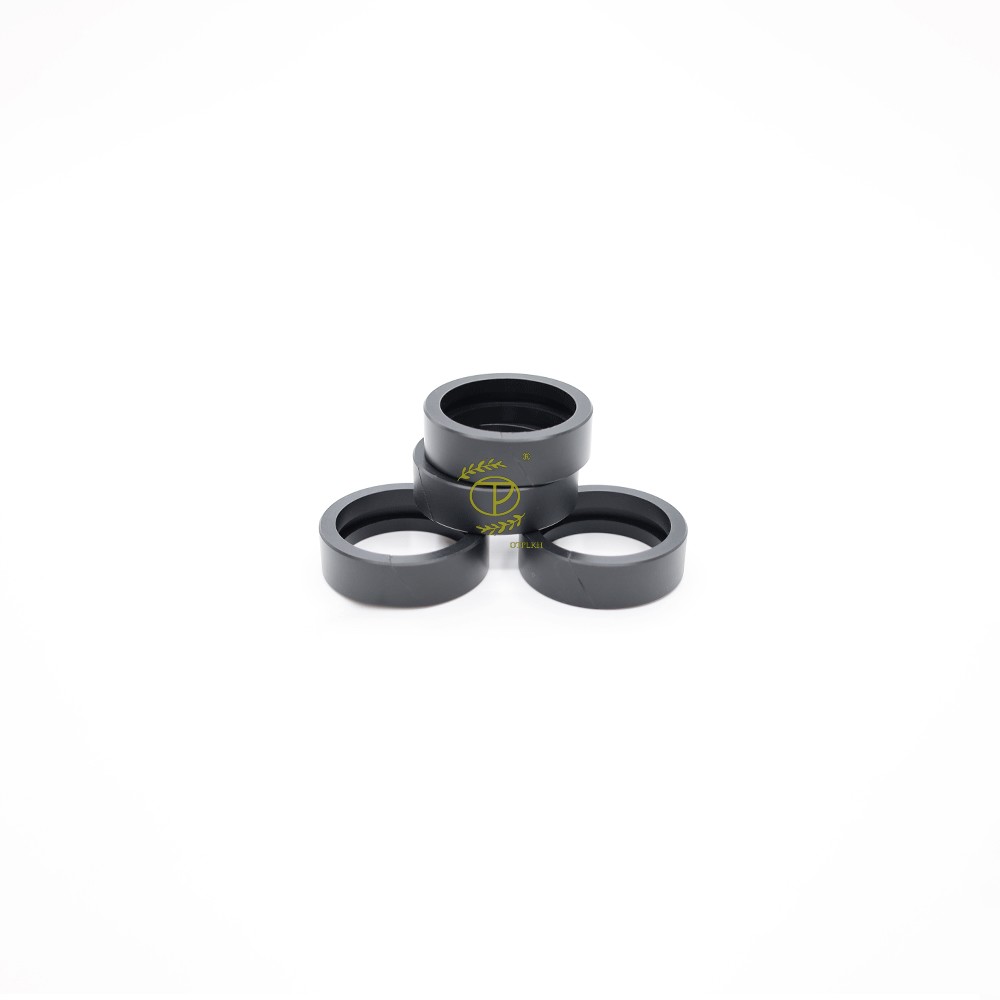

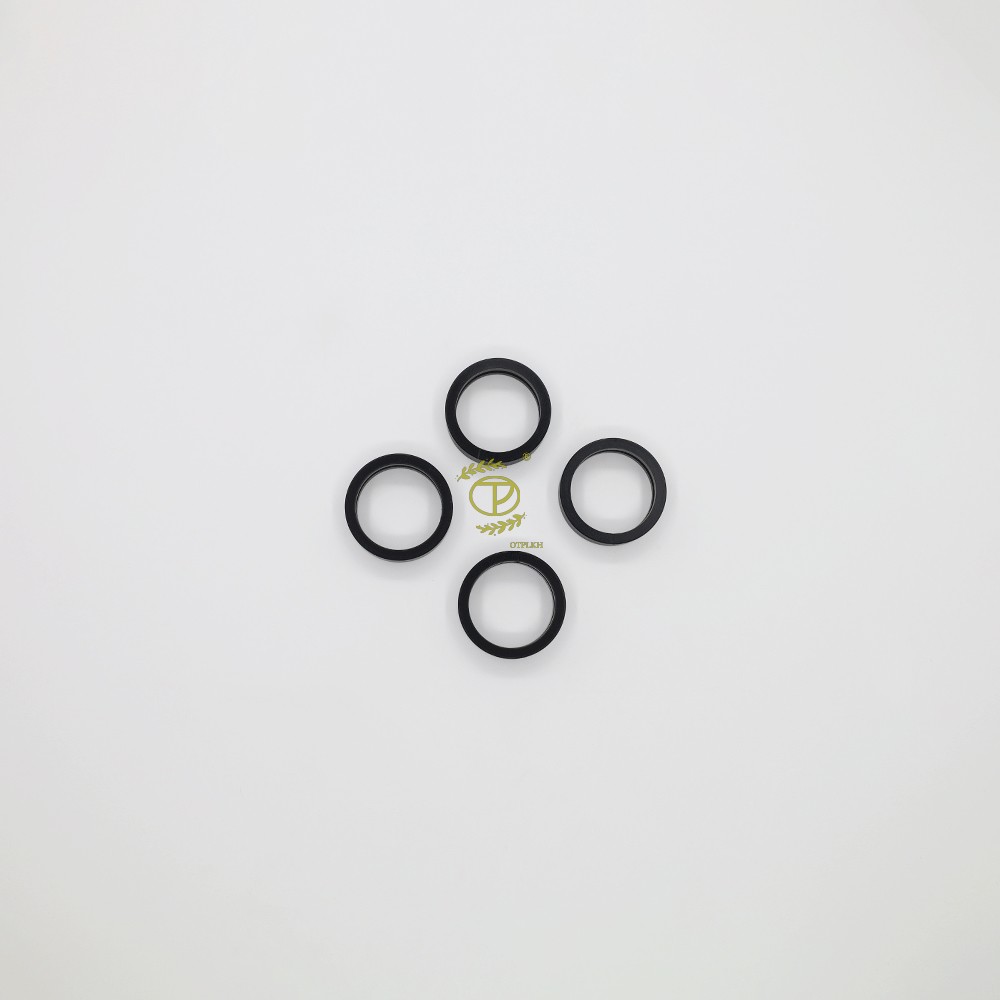

組合密封油缸密封軸孔用密封環導向環擋圈彈性橡膠圈機械密封件廠家定制歐特派密封OTPLKH GDKK-031B

防污環 KZT用途與性能此產品與活塞密封件和抗磨環結合使用，防止油缸內的油因混有外界物質而引起密封件的損壞，并確保密封件有長的使用壽命。與活塞桿密封件，金屬襯套結合使用時，因聚四氟乙烯樹酯有雜質浸沒功能，故可防止活塞桿的損壞。有一切口和油壓旁通槽，防止油壓的積集。特性及優點(1)有一切口和油壓旁通槽，防止油壓的積集。(2)防止雜質進入，有效保護導向環和密封環。技術參數材料載荷 N/mm2(M

組合密封 GDKK

歐特派密封

性能與用途：

GDKK組合密封是由密封環、兩個導向環、兩個擋圈、一個彈性橡膠圈組成。導向環起定位和導向作用，擋圈起到支承和定位作用，彈性橡膠圈提供預緊力并補償密封環的磨損，密封環與油缸內孔形成配合而對偶面產生密封效果。適用于油缸活塞的密封，該產品具有雙向密封效果。

技術參數 :
	壓力	溫度	速度	介質
標準產品	≤45 MPa	-45…+120 ℃	≤1 m/s	標準液壓油、水- 乙二醇

材料 :
彈性體		滑環	支承環	導向環
標準設計	NBR/ PU	PTFE-青銅	POM	POM

特殊	FKM/VMQ EPDM	PTFE-碳纖維	PA	PTFE+銅粉/尼龍

訂貨范例 :
缸徑 D=100mm
訂貨號 : GDKK 1008243

公制溝槽尺寸(mm)

缸徑 D H8	溝槽底徑d h9	槽寬 b	d2 f8	d3 f8	a d10	c D10	f +0.1	e
50~75	D-16	39	D-8	D-4	3	20.5	9.25	7
80~100	D-18	43	D-8	D-4	3	22.5	10.25	7
105~120	D-18	43	D-8	D-4	3	22.5	10.25	10
125~160	D-22	53	D-10	D-4	4	26.5	13.25	10
165~180	D-22	57	D-10	D-4	6	26.5	15.25	10
190~200	D-25	64	D-10	D-4	4.5	31.5	16.25	10
210~225	D-25	71	D-10	D-4	8	31.5	19.75	12
230~300	D-25	85	D-10	D-4	15	31.5	26.75	12
310~1000	D-30	80	D-12	D-6	8.5	36.5	21.75	15

訂貨規格：

訂貨號	D H8	d h9	d	d2 f8	d3 f8	a d10	c D10	f +0.1	e
GDKK0400	40	26	32	32	36	3.5	15.5	8.25	7
GDKK0450	45	29	38	37	41	3	15.5	8.25	7
GDKK0500	50	34	39	42	46	3	20.5	9.25	7
GDKK0560	56	40	39	48	52	3	20.5	9.25	7
GDKK0600	60	44	39	52	56	3	20.5	9.25	7
GDKK0630	63	47	39	55	59	3	20.5	9.25	7
GDKK0650	65	49	39	57	61	3	20.5	9.25	7
GDKK0700	70	54	39	62	66	3	20.5	9.25	7
GDKK0750	75	59	39	67	71	3	20.5	9.25	7
GDKK0800	80	62	43	72	76	3	22.5	10.25	7
GDKK0850	85	67	43	77	81	3	22.5	10.25	7
GDKK0900	90	72	43	82	86	3	22.5	10.25	7
GDKK0950	95	77	43	87	91	3	22.5	10.25	7
GDKK1000	100	82	43	92	96	3	22.5	10.25	7
GDKK1050	105	87	43	97	101	3	22.5	10.25	10
GDKK1100	110	92	43	102	106	3	22.5	10.25	10
GDKK1150	115	97	43	107	111	3	22.5	10.25	10
GDKK1200	120	102	43	112	116	3	22.5	10.25	10
GDKK1250	125	103	53	115	121	4	26.5	13.25	10
GDKK1300	130	108	53	120	126	4	26.5	13.25	10
GDKK1400	140	118	53	130	136	4	26.5	13.25	10
GDKK1500	150	128	53	140	146	4	26.5	13.25	10
GDKK1600	160	138	53	150	156	4	26.5	13.25	10
GDKK1650	165	143	57	155	161	6	26.5	15.25	10
GDKK1700	170	148	57	160	166	6	26.5	15.25	10
GDKK1800	180	158	57	170	176	6	26.5	15.25	10
GDKK1900	190	165	64	180	186	4.5	31.5	16.25	10
GDKK1950	195	170	64	185	191	4.5	31.5	16.25	10
GDKK2000	200	175	64	190	196	4.5	31.5	16.25	10
GDKK2100	210	185	71	200	206	8	31.5	19.75	12
GDKK2200	220	195	71	210	216	8	31.5	19.75	12
GDKK2250	225	200	71	215	221	8	31.5	19.75	12
GDKK2300	230	205	85	220	226	15	31.5	26.75	12
GDKK2400	240	215	85	230	236	15	31.5	26.75	12
GDKK2500	250	225	85	240	246	15	31.5	26.75	12
GDKK2550	255	230	85	245	251	15	31.5	26.75	12
GDKK2700	270	245	85	260	266	15	31.5	26.75	12
GDKK2750	275	250	85	265	271	15	31.5	26.75	12
GDKK2800	280	255	85	270	276	15	31.5	26.75	12
GDKK2900	290	265	85	280	286	15	31.5	26.75	12
GDKK3000	300	275	85	290	296	15	31.5	26.75	12
GDKK3100	310	280	80	298	304	8.5	36.5	21.75	15
GDKK3200	320	290	80	308	314	8.5	36.5	21.75	15
GDKK3300	330	300	80	318	324	8.5	36.5	21.75	15
GDKK3400	340	310	80	328	334	8.5	36.5	21.75	15
GDKK3500	350	320	80	338	344	8.5	36.5	21.75	15
GDKK3600	360	330	80	348	354	8.5	36.5	21.75	15
GDKK3800	380	350	80	368	374	8.5	36.5	21.75	15
GDKK4000	400	370	80	388	394	8.5	36.5	21.75	15
GDKK4200	420	390	80	408	414	8.5	36.5	21.75	15
GDKK4500	450	420	80	438	444	8.5	36.5	21.75	15
GDKK4800	480	450	80	468	474	8.5	36.5	21.75	15
GDKK5000	500	470	80	488	494	8.5	36.5	21.75	15
GDKK5400	540	510	80	528	534	8.5	36.5	21.75	15
GDKK5600	560	530	80	548	554	8.5	36.5	21.75	15
GDKK5700	570	540	80	558	564	8.5	36.5	21.75	15
GDKK5800	580	550	80	568	574	8.5	36.5	21.75	15
GDKK6000	600	570	80	588	594	8.5	36.5	21.75	15
GDKK6300	630	600	80	618	624	8.5	36.5	21.75	15
GDKK6400	640	610	80	628	634	8.5	36.5	21.75	15
GDKK6500	650	620	80	638	644	8.5	36.5	21.75	15
GDKK6800	680	650	80	668	674	8.5	36.5	21.75	15
GDKK7000	700	670	80	688	694	8.5	36.5	21.75	15
GDKK7500	750	720	80	738	744	8.5	36.5	21.75	15
GDKK8000	800	770	80	788	794	8.5	36.5	21.75	15
GDKK8500	850	820	80	838	844	8.5	36.5	21.75	15
GDKK9000	900	870	80	888	894	8.5	36.5	21.75	15
GDKK9500	950	920	80	938	944	8.5	36.5	21.75	15
GDKK10000	1000	970	80	988	994	8.5	36.5	21.75	15
